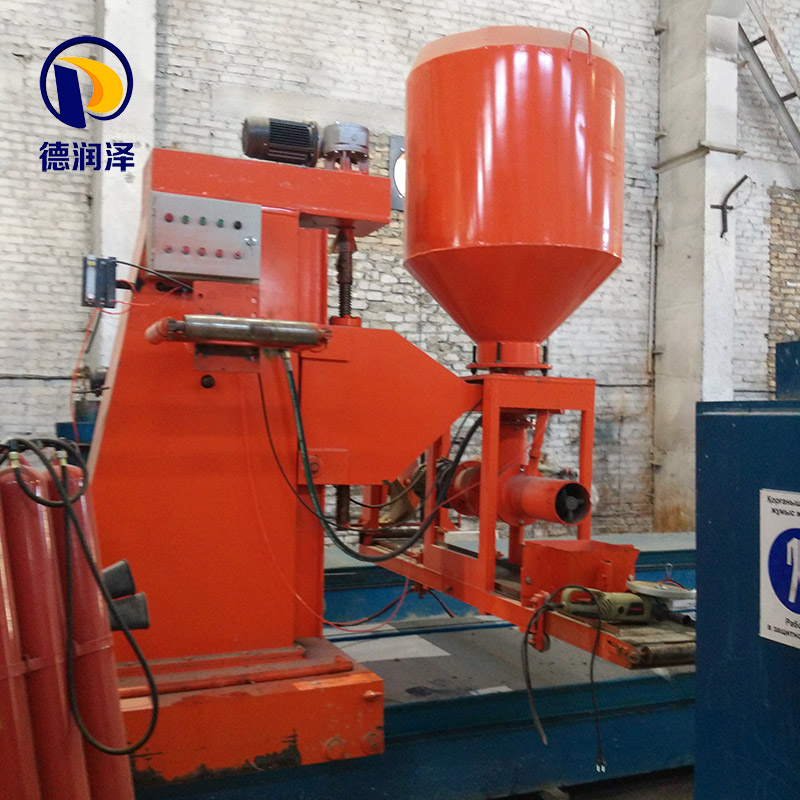

  玻璃钢管道缠绕机
  我公司生产的玻璃钢管道缠绕机是采用德国进口西门子可编程控制器控制,该设备人机界面合理,输入准确的产品参数即可自动完成产品的环向和交缠缠绕加工。
  该设备一般用于缠绕直径在Φ50-1500mm以内玻璃钢电缆管道、玻璃钢烟筒、污水管道、脱硫塔等管道的制造,也可用于其他行业制造线型缠绕类制品。它具有定位精度高、抗干扰能力强,操作调整方便、组装灵活、生产效率高、一机多用、操作方便等特点,具有广阔的应用前景。
  控制系统:玻璃钢罐缠绕系统:交叉状态(自动)、环向状态(可自动可半自动)、正反向缠绕、紧急停车、无级调速等功能,无级调速时不影响线型。
  一、 缠绕机整体组成部分:
  1、人机界面采用触摸屏
  2、西门子可编程控制器。
  3、小车伺服系统。
  4、主轴变频系统或磁变速系统。
  5、小车行走轨道(≤15m):包括摆线针减速机、伺附电机(施耐德)、行走链条、链条涨紧机构、进口欧姆龙编码器等。
  6、传动机头(三轴):包括齿轮减速机及链轮、链条、普通电机、编码器等。
  7、可移动罐体、支撑架 。
  8、缠绕小车:包括带控胶装置的梳式浸胶槽、导丝头等。
  9、简式张力纱架 。
  10、控制柜(人机界面)。
  11、固化站、修整机、脱模机。
  二、技术参数:
  1、生产产品直径:Φ50 mm –Φ1500mm(也可根据客户要求定做)
  2、生产产品长度≤13000mm,
  3、出纱速度≤100m/min
  4、纱片宽度≤300mm
  5、生产能力:2000-3000kg/h
  6、主轴转速:n≤35r/min
  7、缠绕角度:15°≤a≤90°
